建筑设计院小知识：输变电工程中的热镀锌螺栓核算方法

热镀锌螺栓这个小部件却在输变电项目中起着重要作用，是搭接电气设备的重要组成部分。如果想要提高变电站的质量，而且确保设备能够进行安全稳定的运行，就一定要选择契合现场实际情况的热镀锌螺栓类型，如果要求不符，则需要重新购买，但这将打乱施工的进展和计划，且对变电站的安全有重大影响。所以，购买热镀锌螺栓之前，建设项目部分的技术人员有必要查看螺栓尺度，特别是在技术改造和扩建等高风险作业现场。南水建筑设计院以M16热镀锌螺栓为例对输变电工程中的热镀锌螺栓核算方法进行讲解。

对M16热镀锌螺栓，若采用两平垫一弹垫一螺母出三牙的方式，则计算螺栓的长度为H=3*2+4+13+2*3=29mm。

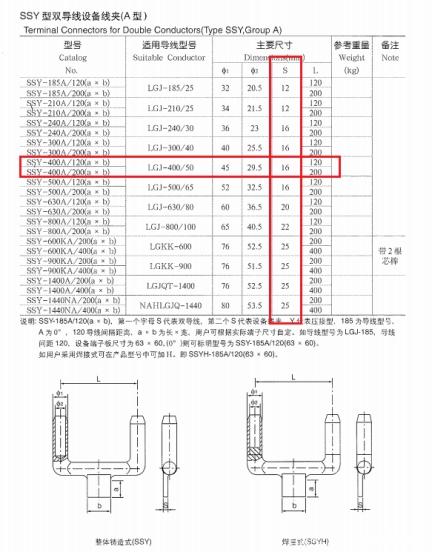

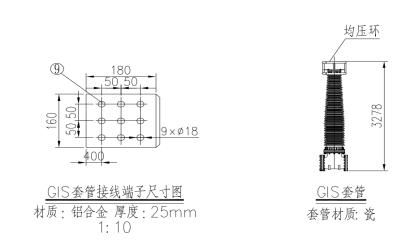

以下图为例，施工现场进行GIS套管一次设备需要连线安装，其套管接线板厚度δ=25mm，设计采用的金具型号为SSY-400A/200(180*160)。根据设计图纸上厂家提供的一次接线板厚度和金具接线板厚度，我们来核算一下GIS套管连线端子所需热镀锌螺栓的总长度。

(1)已知套管接线板为9*Φ18的孔，采用M16的热镀锌螺栓进行安装，并且根据M16热镀锌螺栓的两平垫一弹垫一螺母出三牙可得H=29mm。

(2)热镀锌螺栓总长度=δ+S+H=25+16+29=70mm，故该单个接线板应采购9颗M16*70热镀锌螺栓。

如果变电站的地网采用接地施工的话，可以使用80*8的热镀锌扁钢，其厚度S1=8mm，并将其接在#8热镀锌槽钢上，其厚度为S2=8mm，已知M16热镀锌螺栓H=29mm，则热镀锌螺栓总长度S1+S2+H=8+8+29=45mm，所以该接地螺栓应采用M16*45热镀锌螺栓。

通过以上方法，在购买热镀锌螺栓之前，施工人员应计算出设计图纸中所列的热镀锌螺栓的数据，这样可以有效提高使用准确度，避免出现安全隐患，确保电网设备能够安全稳定的运行。
